LADA Largus 2021: какой предохранитель связан с контроллером двигателя
Какой предохранитель по руководству LADA Largus связан с контроллером управления двигателем?
Короткий ответ
В руководстве LADA Largus 575-8 от 09.03.2021 подкапотный F62 на 15 А указан для контроллера двигателя и модуля вентилятора радиатора. Катушки 1-го и 2-го цилиндров относятся к комплектациям с этим оборудованием.
Как найти F62 в руководстве и на схеме
- В разделе 8.4.2 откройте таблицу подкапотного монтажного блока: печатная стр. 172 / PDF-стр. 174. В ней найдите строку F62 и номинал 15 А.

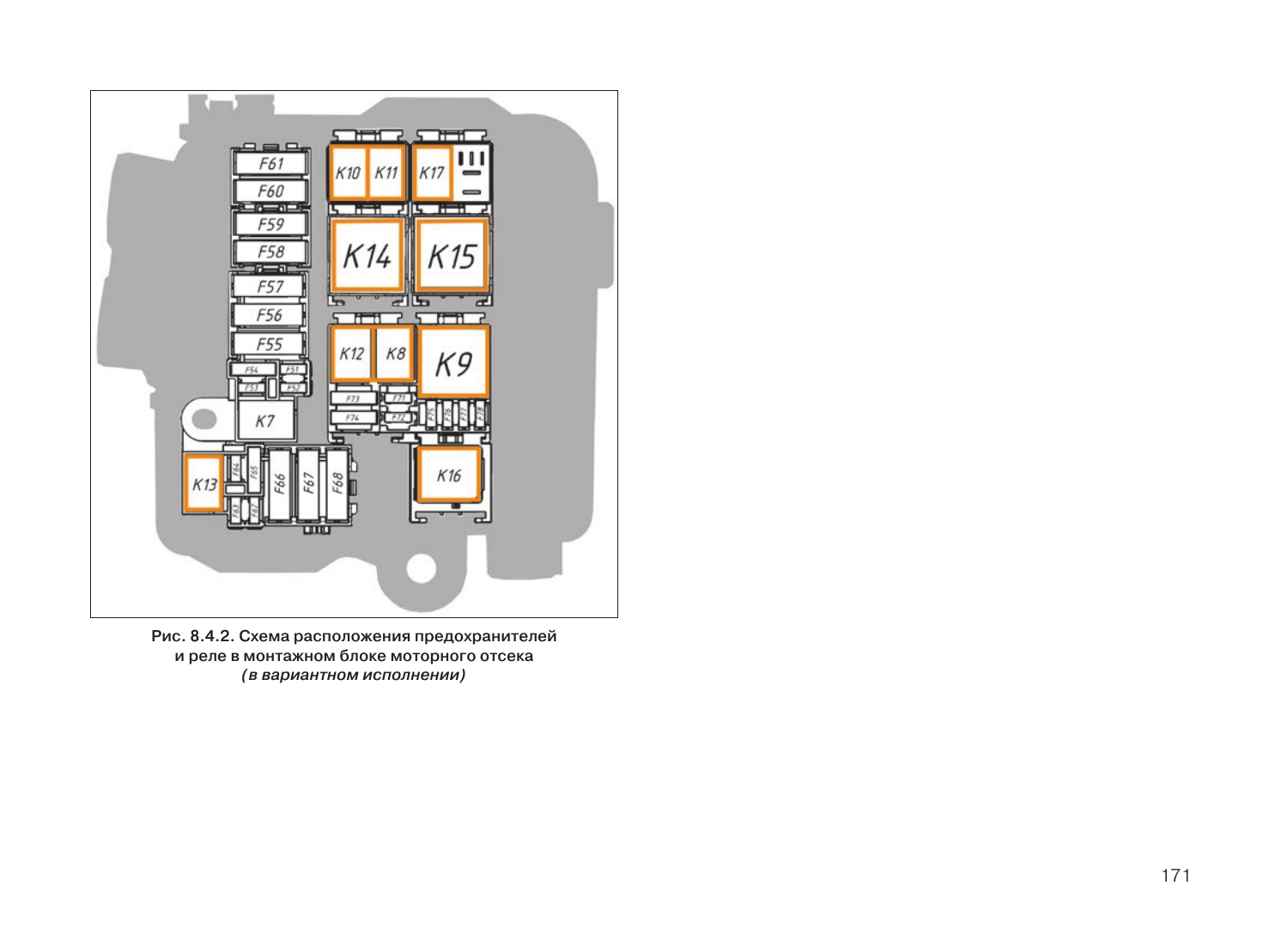

- Рис. 8.4.2 на печатной стр. 171 / PDF-стр. 173 показывает компоновку подкапотного блока. Используйте подписи на рисунке вместе с таблицей, не переносите положение на другой вариант блока.

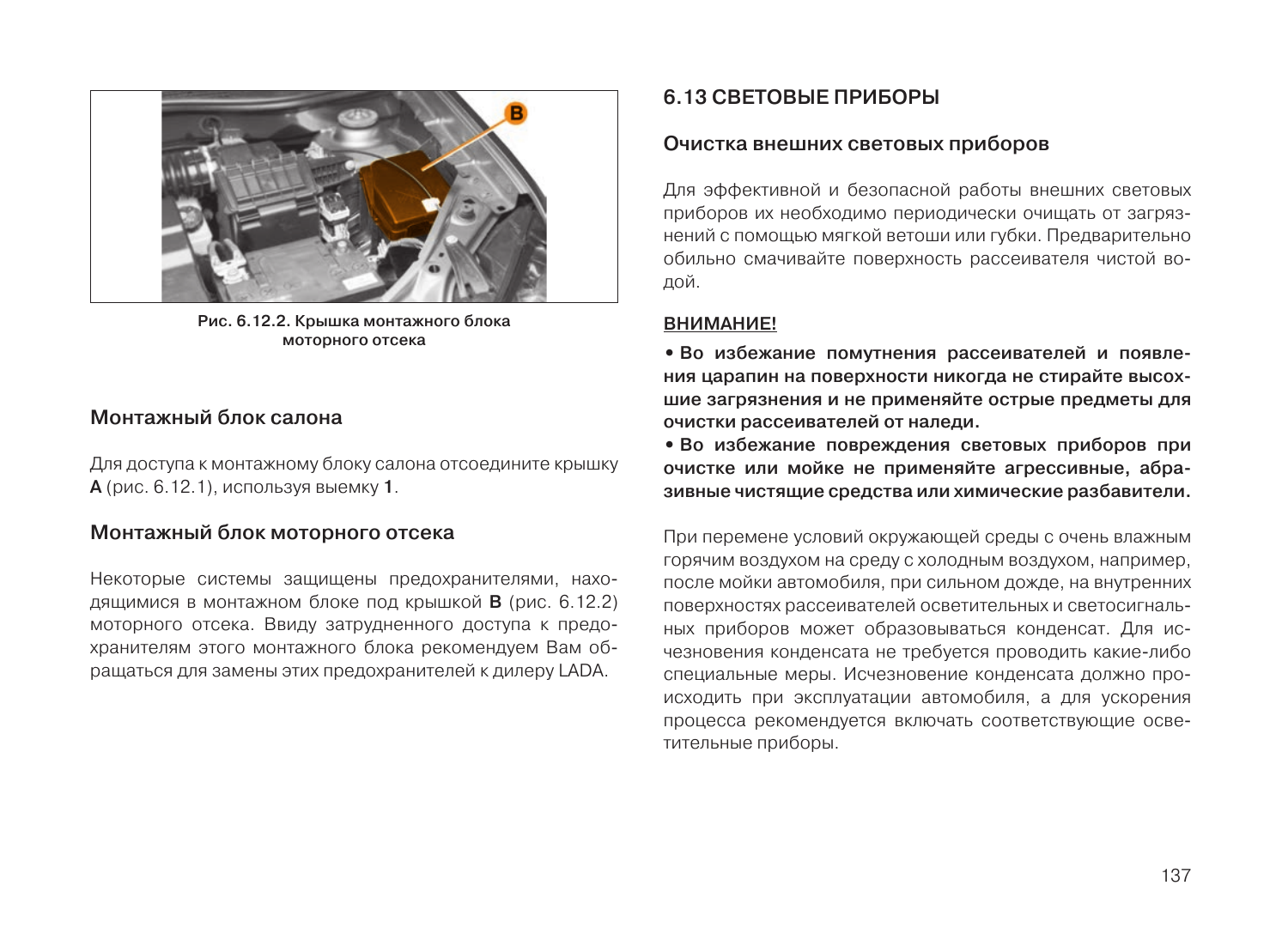

- Руководство показывает крышку подкапотного блока как позицию B на рис. 6.12.2 (печатная стр. 137 / PDF-стр. 139). Доступ к этому блоку руководство называет затруднённым и рекомендует замену у дилера.
Что перечислено в строке F62
| Нагрузка | Условие в руководстве |
|---|---|
| Контроллер системы управления двигателем | Указан в строке F62 |
| Блок управления электровентилятором радиатора | Указан в строке F62 |
| Катушка зажигания первого цилиндра | Для варианта исполнения с этим оборудованием |
| Катушка зажигания второго цилиндра | Для варианта исполнения с этим оборудованием |
Как применять список
Если вы искали предохранитель контроллера двигателя, проверьте F62 целиком: рядом в той же позиции указана цепь управления вентилятором радиатора. Катушки перечислены с отдельной пометкой о комплектации.
Таблица назначений помогает выбрать позицию и сверить её с блоком. Она не показывает, какая из перечисленных систем неисправна. При замене используйте указанные руководством тип и номинал; если отказ сохраняется, руководство предписывает диагностику у дилера.
Подкапотный блок и его крышка
Расположение предохранителей в блоке
Источники
- Руководство по эксплуатации LADA Largus, редакция 575-8 — таблица 8.4.2 и рис. 8.4.2; § 6.12
